دیتا لاین
- ابعاد:
- نوع تقاطع:
- نوع تقاطع:
- نوع ارتباط:
- تولید کننده: شرکت مهیا
- محل نصب:
دیتا لاین | جایگزین کابل ۱۶ رشته در کنترلرهای هوشمند
در سیستم‌های کنترل ترافیک شهری، کابل‌های ۱۶ رشته برای ارسال فرمان روشن یا خاموش شدن از کنترلر به چراغ‌های راهنمایی مورد استفاده قرار می‌گرفتند. با گذشت زمان، این نوع کابل‌کشی با چالش‌هایی جدی مواجه شد؛ از جمله آسیب‌های زیست‌محیطی، جویده شدن توسط موش، و همچنین سرقت‌های متعدد که باعث اختلال در عملکرد تقاطع‌ها و افزایش هزینه نگهداری می‌شد.
از سوی دیگر، تولید و اجرای کابل ۱۶ رشته با توجه به هزینه‌های بالای متریال و نصب، فشار مضاعفی بر پروژه‌های شهری وارد می‌کرد. برای حل این مشکل، شرکت مهیا اقدام به طراحی و تولید سیستم دیتا لاین کرد.
دیتا لاین یک سیستم انتقال داده مبتنی بر دو رشته سیم و توپولوژی خطی (Bus) است که جایگزین کابل سیگنال ۱۶ رشته در کنترلرهای هوشمند چراغ راهنمایی شده است. این سیستم با حذف سیم‌کشی‌های حجیم، راه‌حلی بهینه و کم‌هزینه ارائه داده و در عین حال قابلیت اطمینان بالایی دارد.

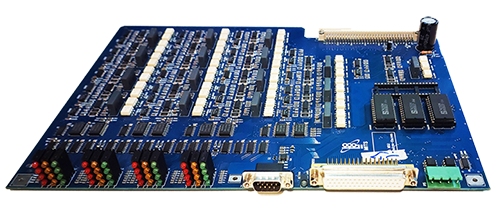

در این ساختار، برد مستر داخل کنترلر هوشمند، داده‌های خروجی مربوط به سیگنال‌ها را از طریق یک زوج سیم به بردهای اسلیو نصب‌شده روی دکل‌ها منتقل می‌کند. هر برد اسلیو قادر است تا ۴ سیگنال گروه را مدیریت کند و در صورت بروز خرابی، وظیفه چشمک‌زن کردن چراغ‌ها را بر عهده دارد.
با استفاده از دیتا لاین، نیاز به کابل‌های چند رشته‌ای حذف شده و نصب، نگهداری و توسعه کنترلرهای هوشمند شهری ساده‌تر، اقتصادی‌تر و پایدارتر شده است.
مشخصات فنی
- برد مستر جایگزین کارت‌های LCB شده و روی برد تبدیل نصب می‌شود.
- برد تبدیل اطلاعات ۴ کارت LCB را تجمیع کرده و به برد مستر ارسال می‌کند.
- برد اسلیو اطلاعات را دریافت کرده و به سیگنال گروه‌ها ارسال می‌کند؛ نصب‌شده در باکس فلزی روی دکل.
- هر برد اسلیو از ۴ سیگنال گروه پشتیبانی می‌کند.
- چشمک‌زن کردن سیگنال‌ها هنگام خرابی، توسط برد اسلیو انجام می‌شود.
- انتقال دیتا بین بردها از طریق یک زوج سیم با پروتکل RS485.
- ترتیب اتصال بردهای اسلیو اهمیتی ندارد (اتصال خطی).
- کابل ۲ رشته مفتولی سایز ۱ برای تغذیه بردهای اسلیو استفاده می‌شود.
